InDesign-Tutorial: Textilspannrahmen für den Einzelhandel

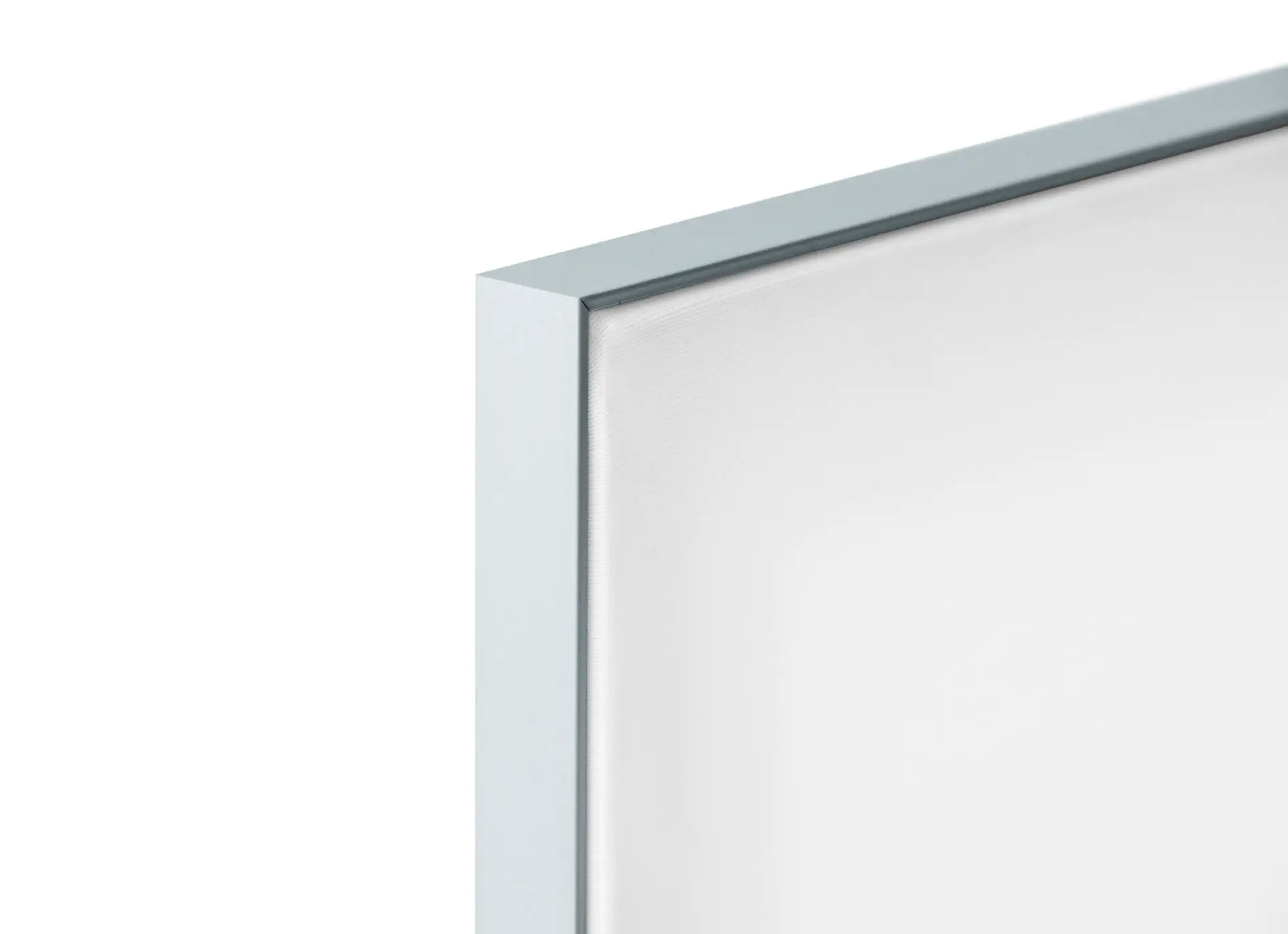

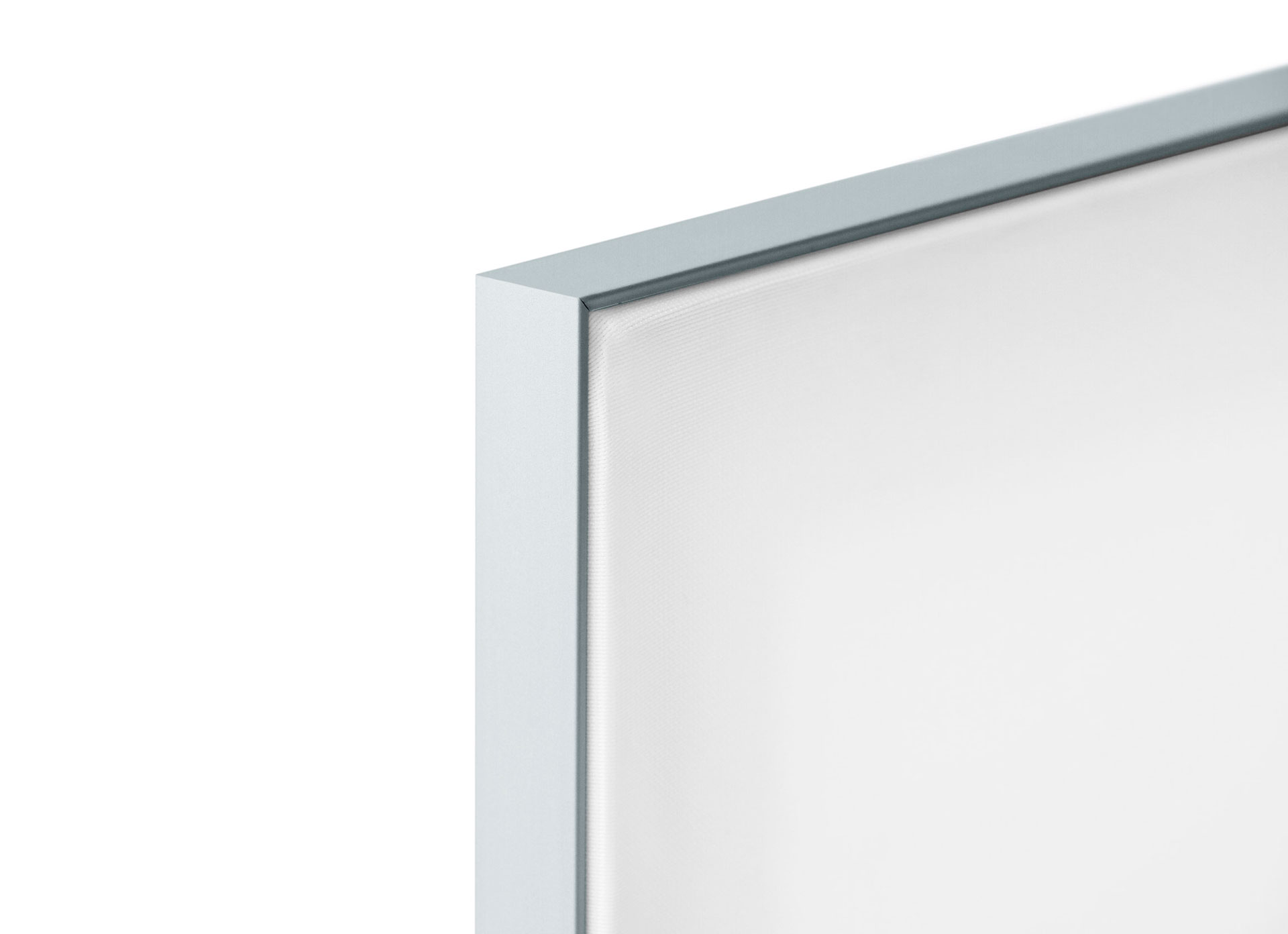

Im Lieferumfang enthalten sind 4 Rahmenprofile. Diese sind mit Eckwinkel vorkonfektioniert. Steckt die Rahmenprofile gleichmäßg aneinander und befestigt sie mit Hilfe eines Kreuzschraubendrehers. Mit Hilfe der am Spannrahmendruck angebrachten Gummilippe wird das Motiv sauber in den Spannrahmen eingesetzt. Von vorn ist diese nicht mehr zu sehen. Die Motive sind leicht zu wechseln – einfach die Gummilippen von der Rückseite wieder aus dem Rahmen herausdrücken.

• Bei großformatigen Textilspannrahmen für Messen und Kongresse spielt der Transport eine wichtige Rolle. Die Textilspannrahmen können demontiert werden und passen so in jeden Kofferraum.
• Unsere Textilspannrahmen bestehen aus Aluminium und verfügen daher über ein äußerst geringes Eigengewicht. Sie sind leicht zu montieren und warten mit langjähriger Stabilität auf.
• Der Spannrahmendruck besteht aus knitterfreiem 240 g/m² Displaystoff – nach der Verwendung im Rahmen können sie auch noch anderweitig angebracht werden.
• Die Motive können schnell und einfach ausgetauscht werden.

In diesem Tutorial möchte ich Euch zeigen, wie diese beiden Beispiele realisiert werden können. Dazu benötigt ihr folgende Materialien:

• Foto: Wonderful Rose Flower Close Up von Viktor Hanacek
• Foto: Brown Leather Shoes Shoelaces Close Up von Viktor Hanacek
• Icon: Schuhe

Step 1 – Spannrahmen-Druck für eine Parfümerie

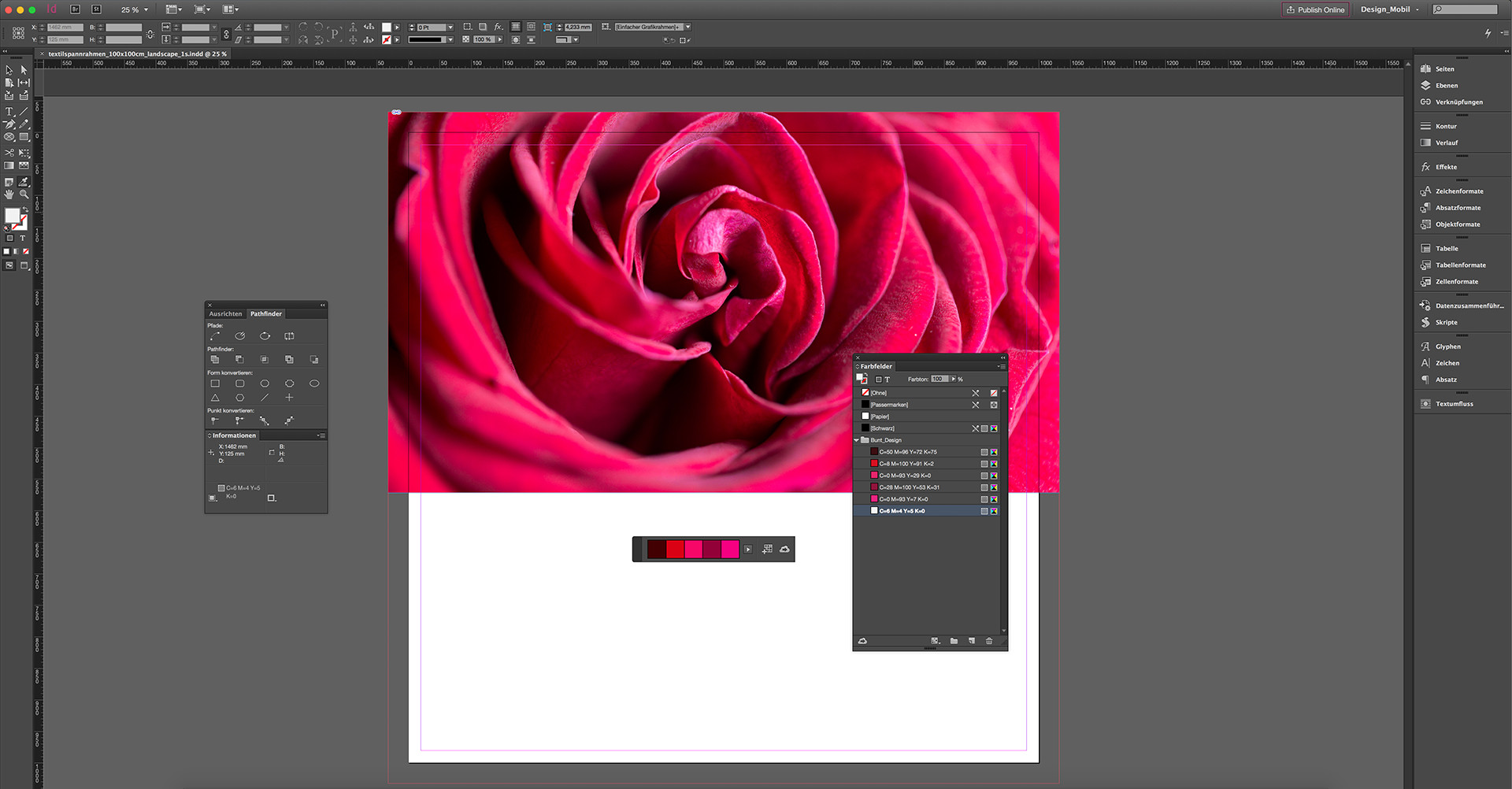

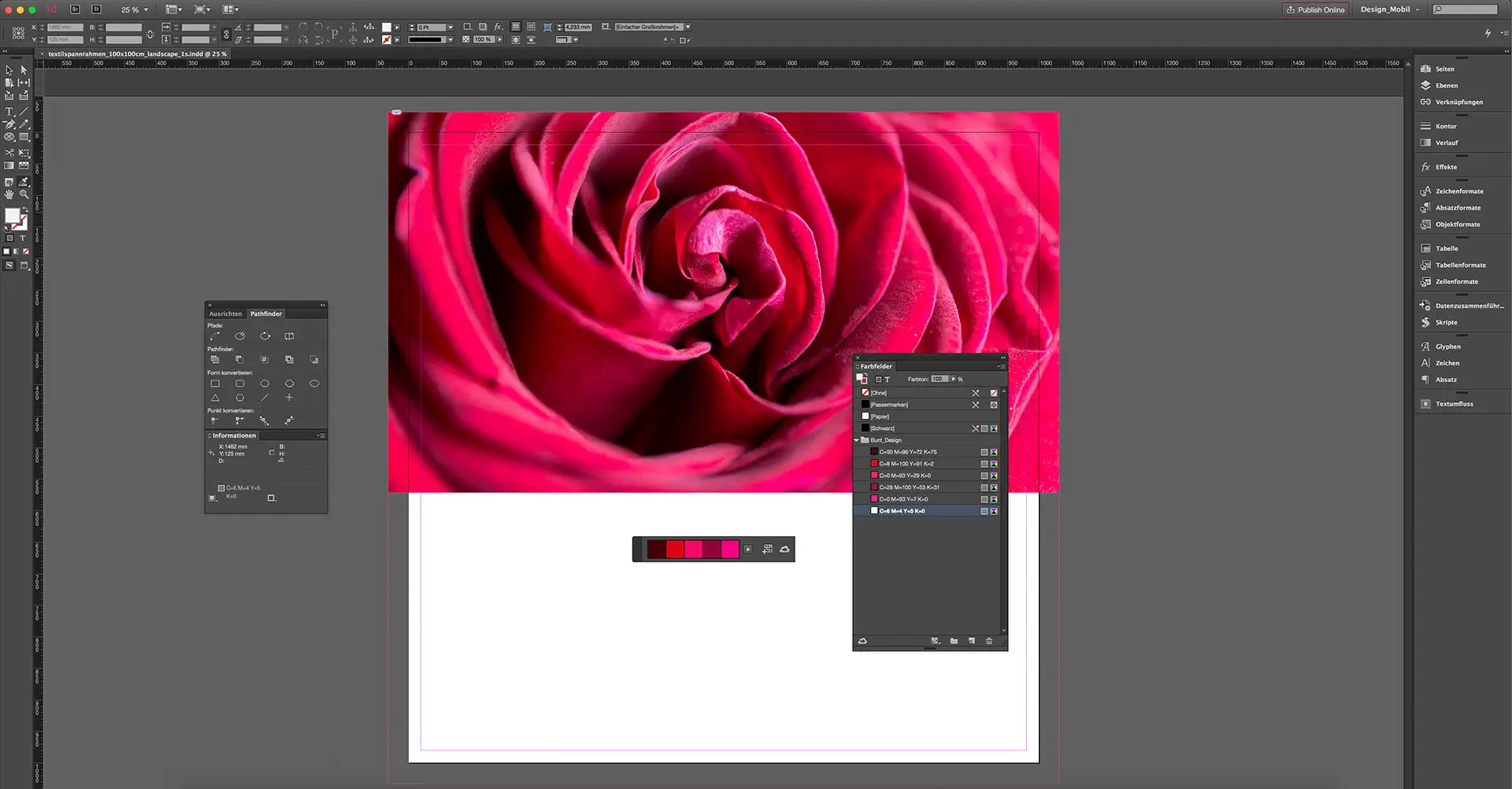

Zu Beginn ladet Ihr die Druckvorlage für einen 100x100cm großen Textilspannrahmen für InDesign herunter. Alternativ könnt ihr die Druckvorlage auch mit SAXOPRINT pro design direkt in InDesign generieren. Platziert das Bild der Rose im oberen Bereich des Dokuments. Messt mit dem Farbeinstellung-Werkzeug (I) in das Bild und fügt die folgenden Farben der Farbpalette im CMYK-Modus hinzu.

• Dunkelbraun: C50 | M96 | Y72 | K75
• Rot: C8 | M100 | Y91 | K2
• Rosa: C0 | M93 | Y29 | K0
• Burgund: C28 | M100 | Y53 | K31
• Rose: C0 | M93 | Y7 | K0
• Weiß: C6 | M4 | Y5 | K0

Step 2 – Spannrahmen-Druck für eine Parfümerie

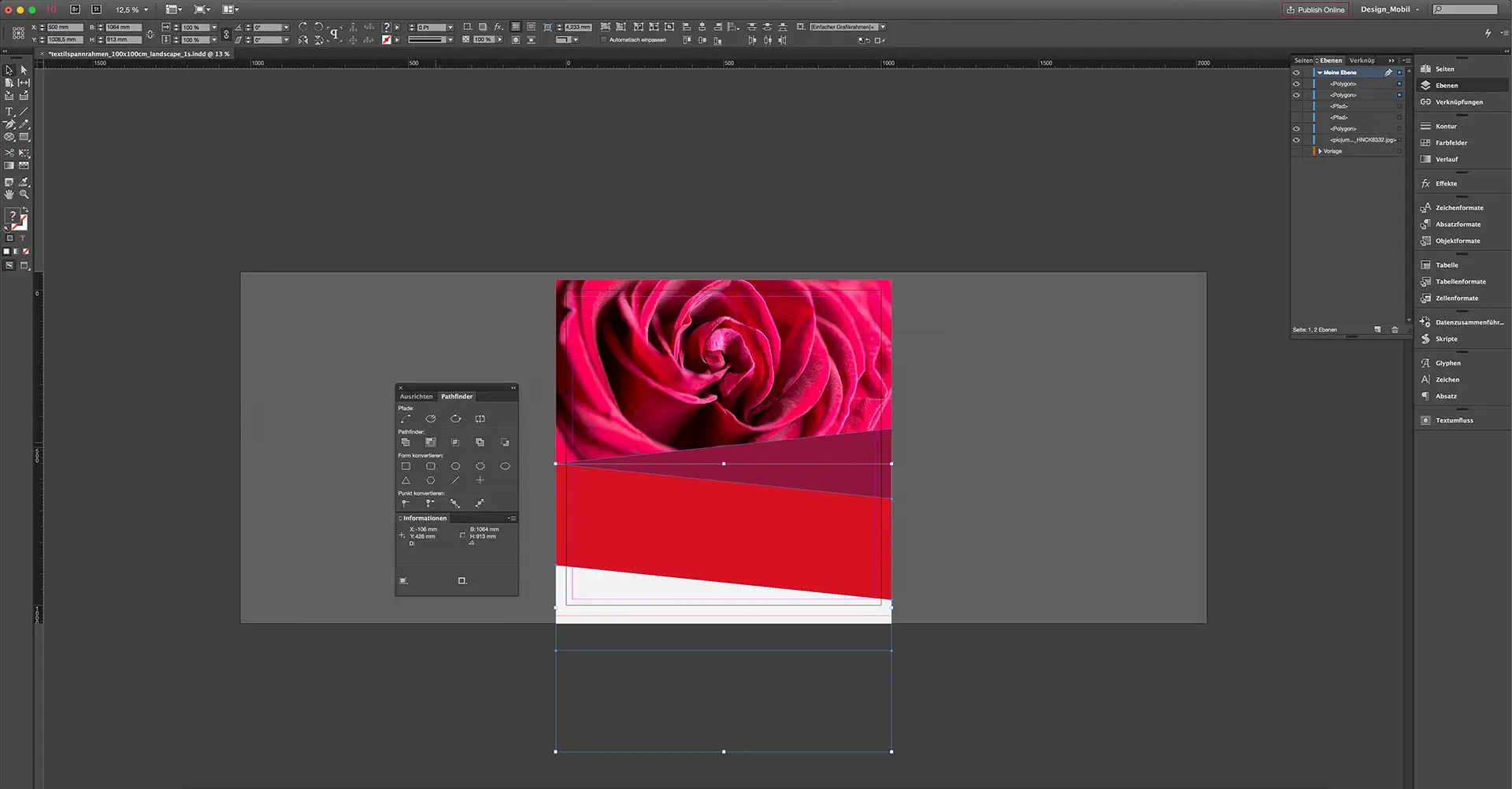

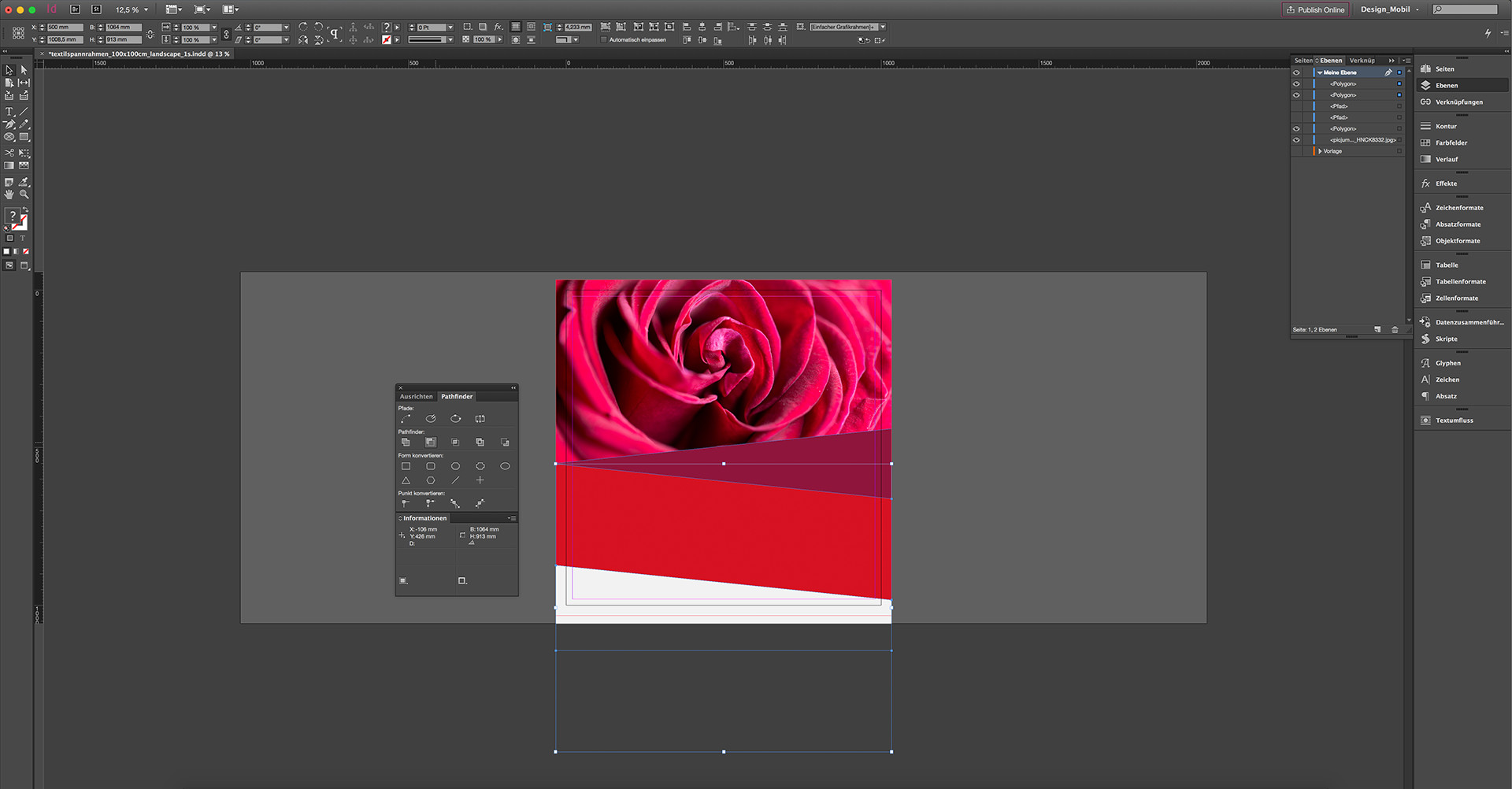

Zieht unterhalb der Rose einen Rechteckrahmen über die gesamte Formatbreite auf. Mit dem Direktauswahl-Werkzeug (A) klickt ihr auf den Ankerpunkt links oben und zieht ihn ein wenig nach unten. So dass das Rechteck angeschrägt wird. Kopiert es und setzt es an der Originalposition wieder ein. Spiegelt das Rechteck horizontal – achtet darauf das der Referenzpunkt des Messsystems auf zentriert steht. Füllt das kopierte Rechteck mit rot. Kopiert es noch einmal und füllt es mit weiß. Zieht das weiße nach unten bis zum unteren Dokumentrand. Mit dem Pathfinder zieht ihr das rote vom weißen Rechteck mittels dem Subtrahieren-Befehl ab. Das Ergebnis ist ein abgeschrägtes Band, dass über das ganze Dokument geht.

Step 3 – Spannrahmen-Druck für eine Parfümerie

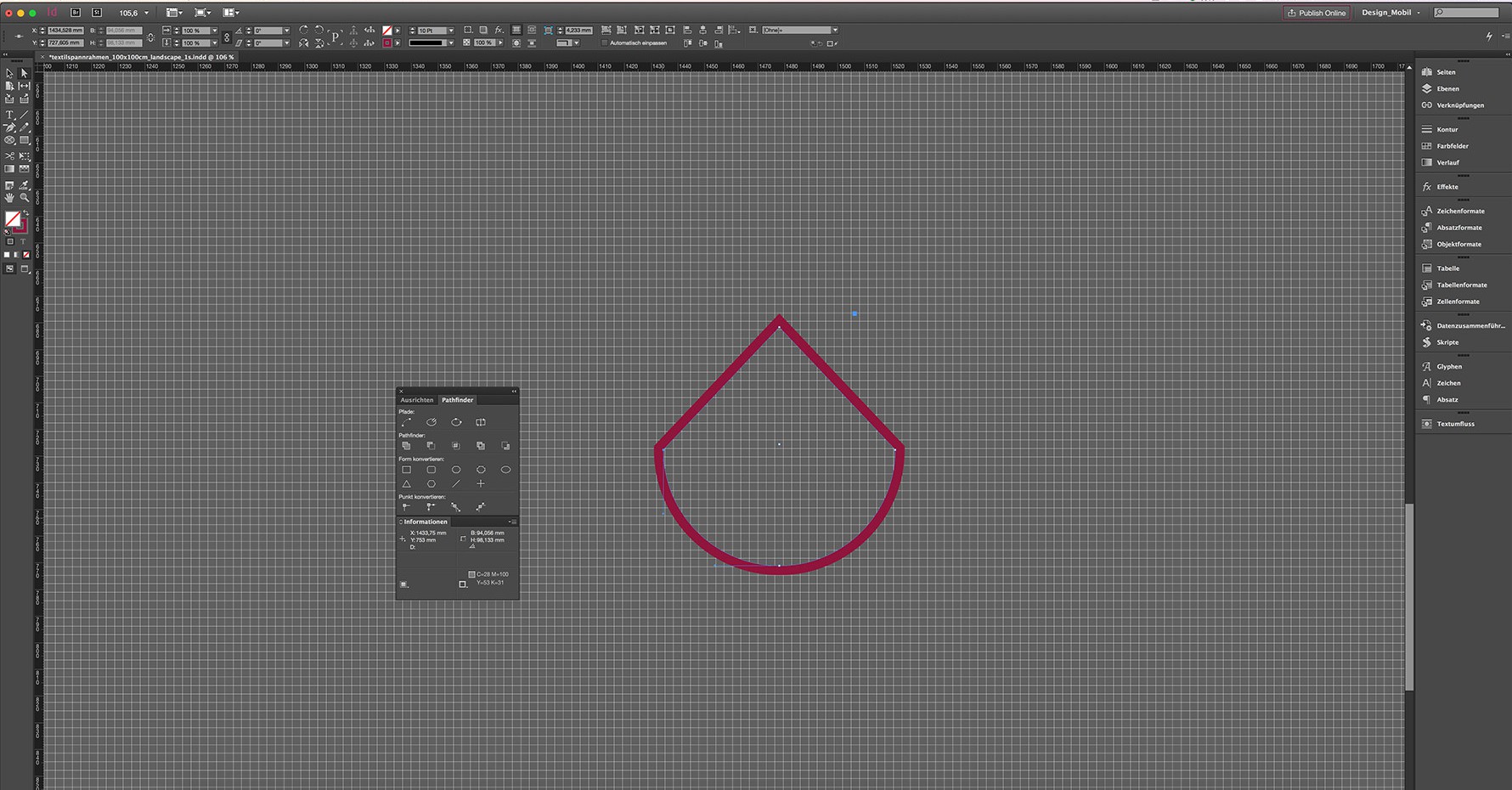

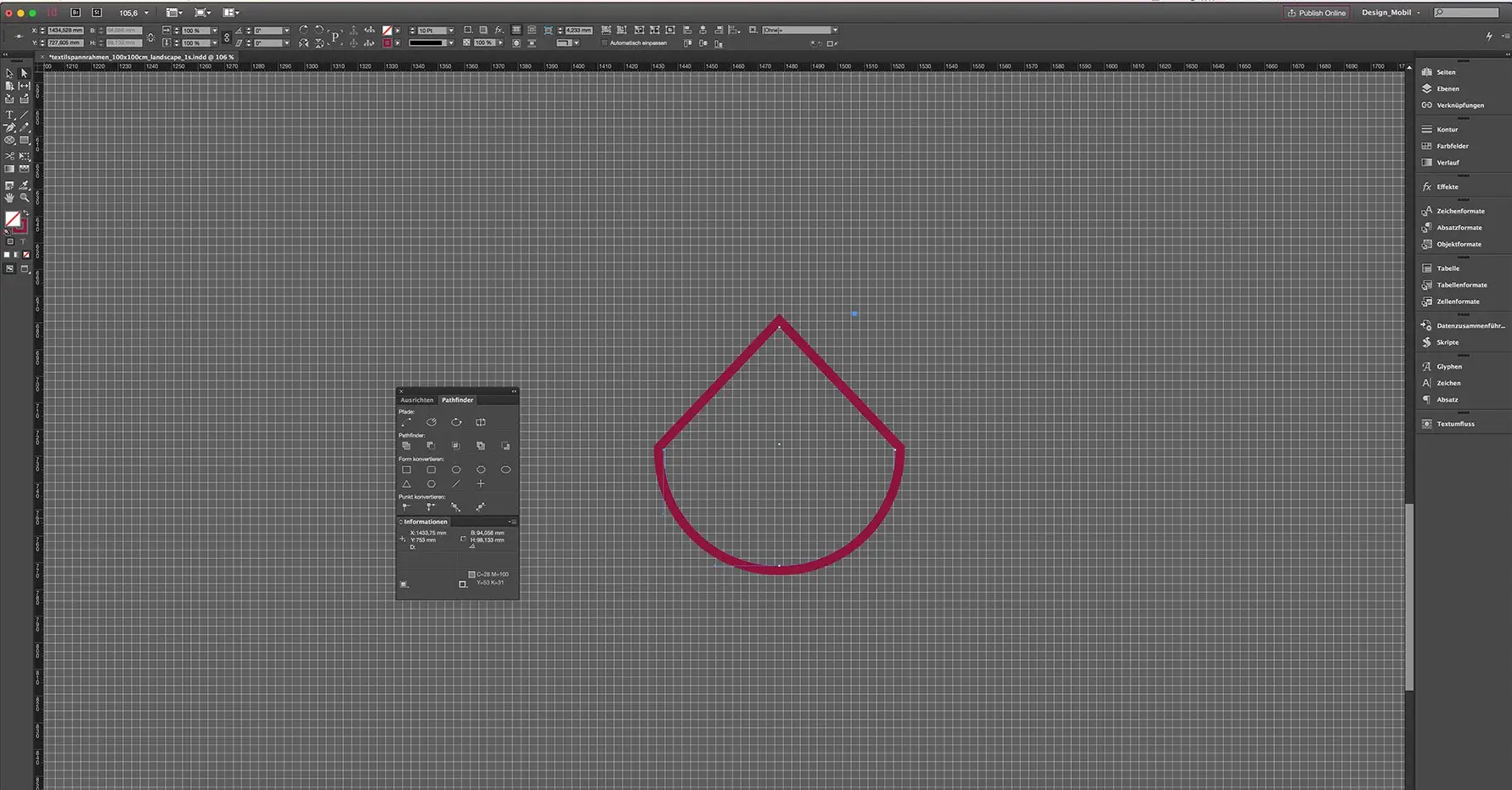

Das Logo der Parfümerie ist tropfenförmig und besteht aus einem Kreisrahmen. Wählt mit dem Direktauswahl-Werkzeug (A) den oberen Ankerpunkt aus und löscht beide Winkel. Beim linken und rechten Ankerpunkt löscht ihr jeweils den oberen Winkel, der für die kreisrunde Form verantwortlich ist. Nun sollte euer Tropfen wie im Bild aussehen. Er bekommt noch eine Kontur von 25pt.

Step 4 – Spannrahmen-Druck für eine Parfümerie

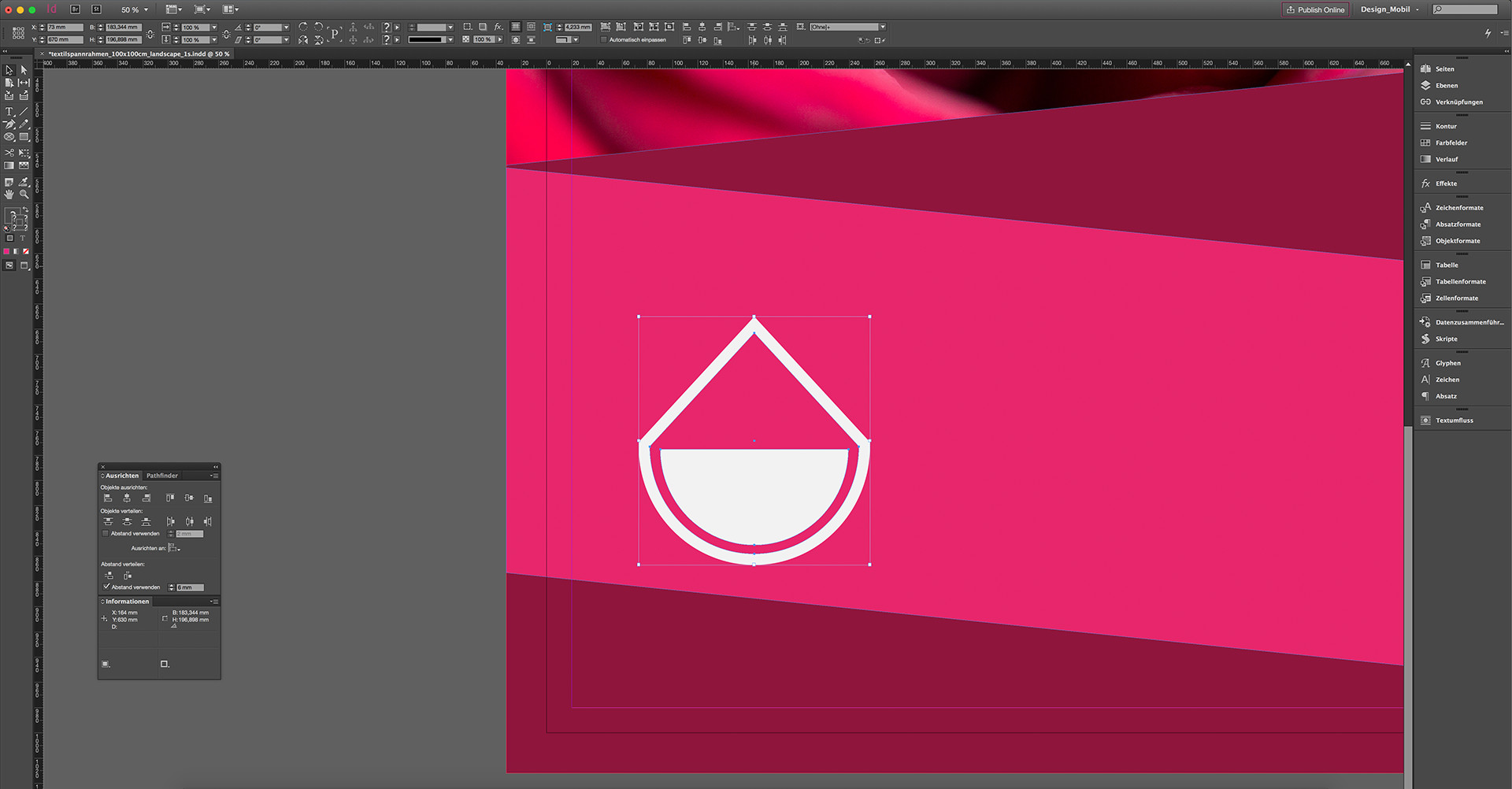

Im Inneren des Tropfens fügt ihr einen kleineren Kreis ein und schneidet die obere Hälfte mit einem darüber liegenden Rechteck und dem Subtrahieren-Befehl aus dem Pathfinder ab. Füllt den Halbkreis und die Kontur des Tropfens mit weiß. Positioniert das Logo auf dem Band im unteren Teil des Rahmens.

Step 5 – Spannrahmen-Druck für eine Parfümerie

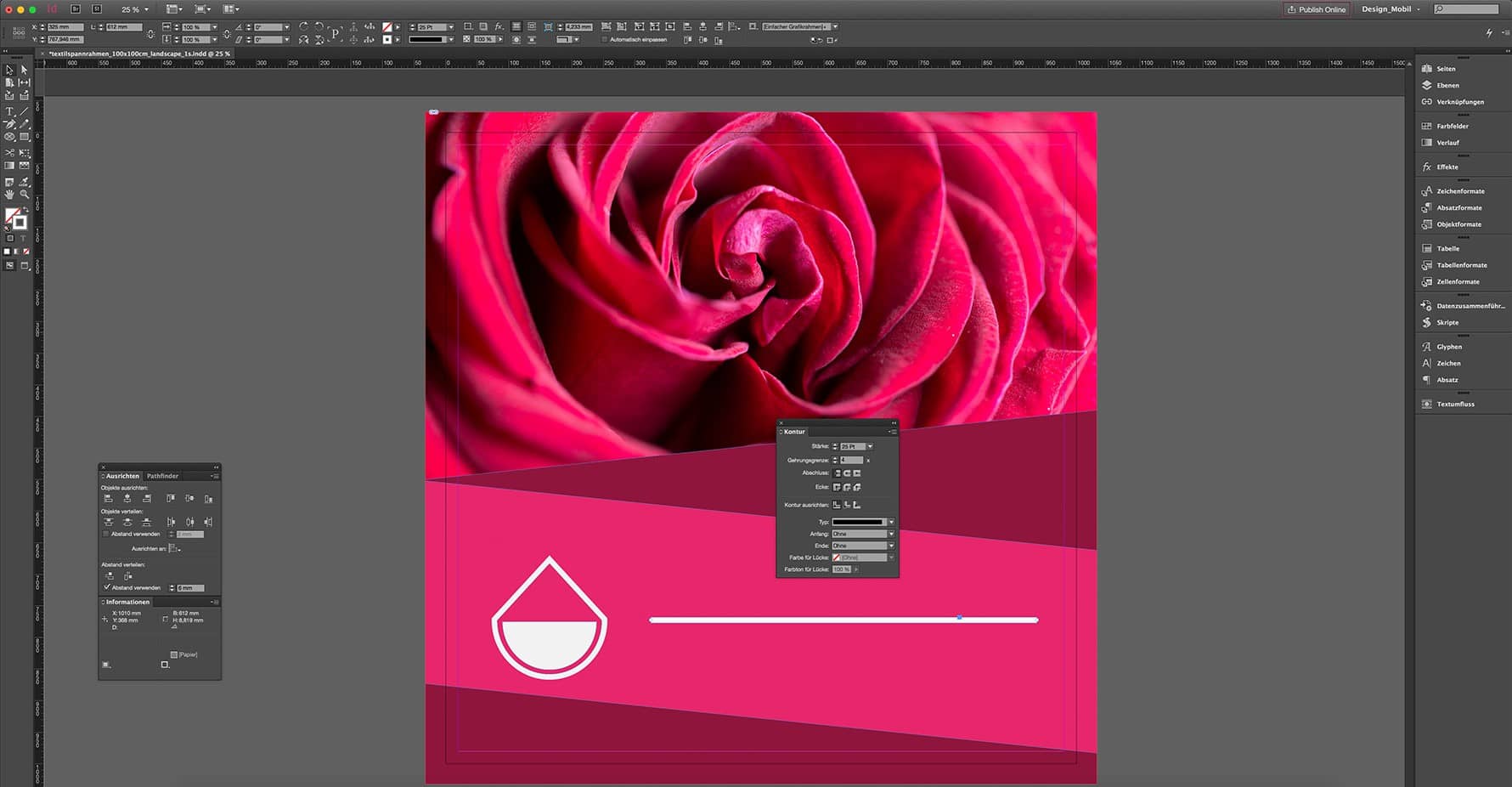

An der Mittelachse des Tropfens ausgerichtet zieht ihr eine 25pt starke Linie in weiß auf.

Step 6 – Spannrahmen-Druck für eine Parfümerie

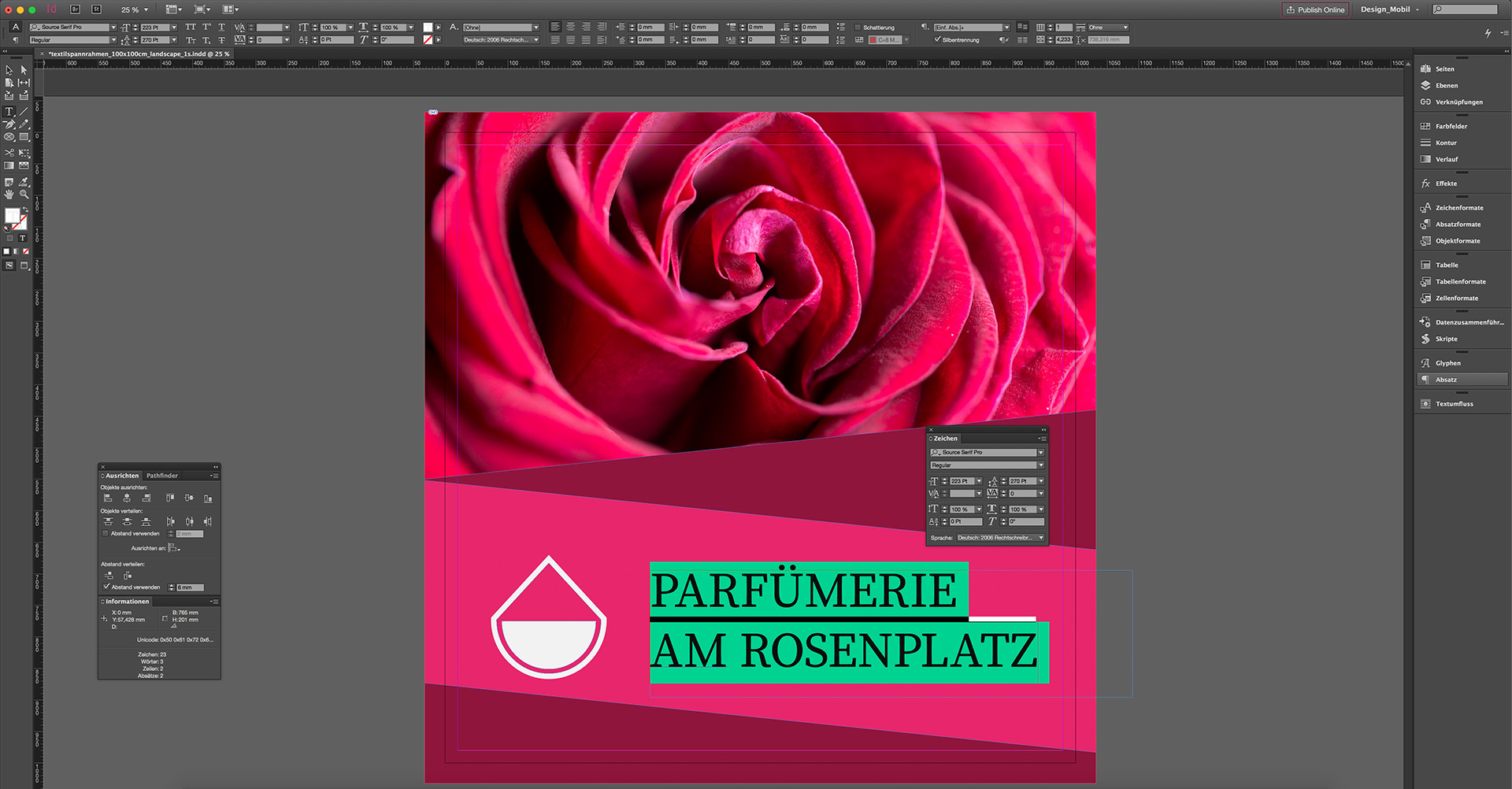

Nun schreibt ihr den Firmennamen „Parfümerie am Rosenplatz“ über und unter die Linie. Ich habe mich für die Schrift Source Serif Pro entschieden. Sie ist in Adobe Typekit erhältlich. Füllt den Text mit weiß.

Step 7 – Spannrahmen-Druck für eine Parfümerie

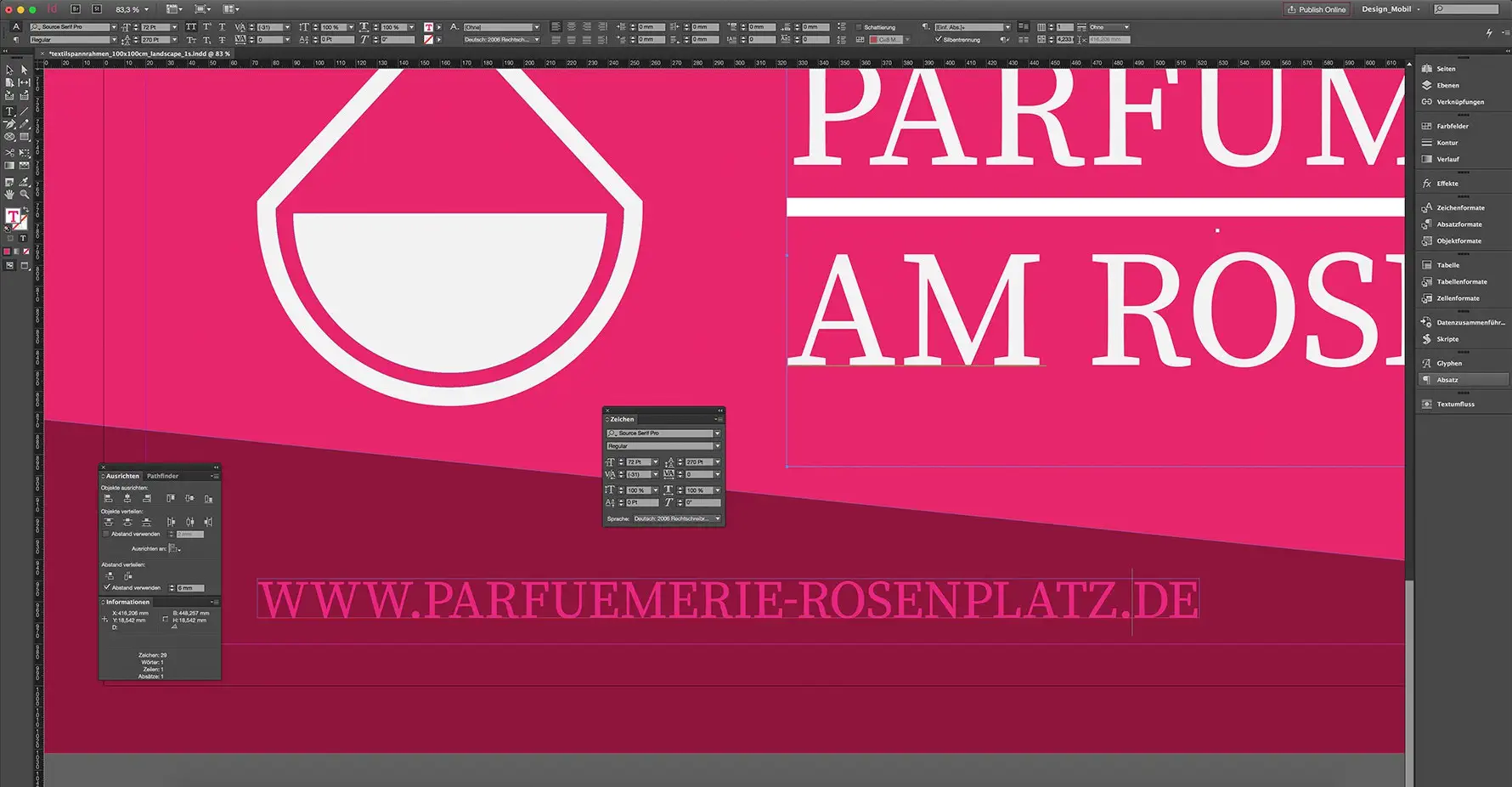

Unten links setzt ihr die Adresse der Webpräsenz und füllt sie mit rosa.

Ergebnis – Spannrahmen-Druck für eine Parfümerie

Step 1 – Spannrahmen-Druck für einen Schuhladen

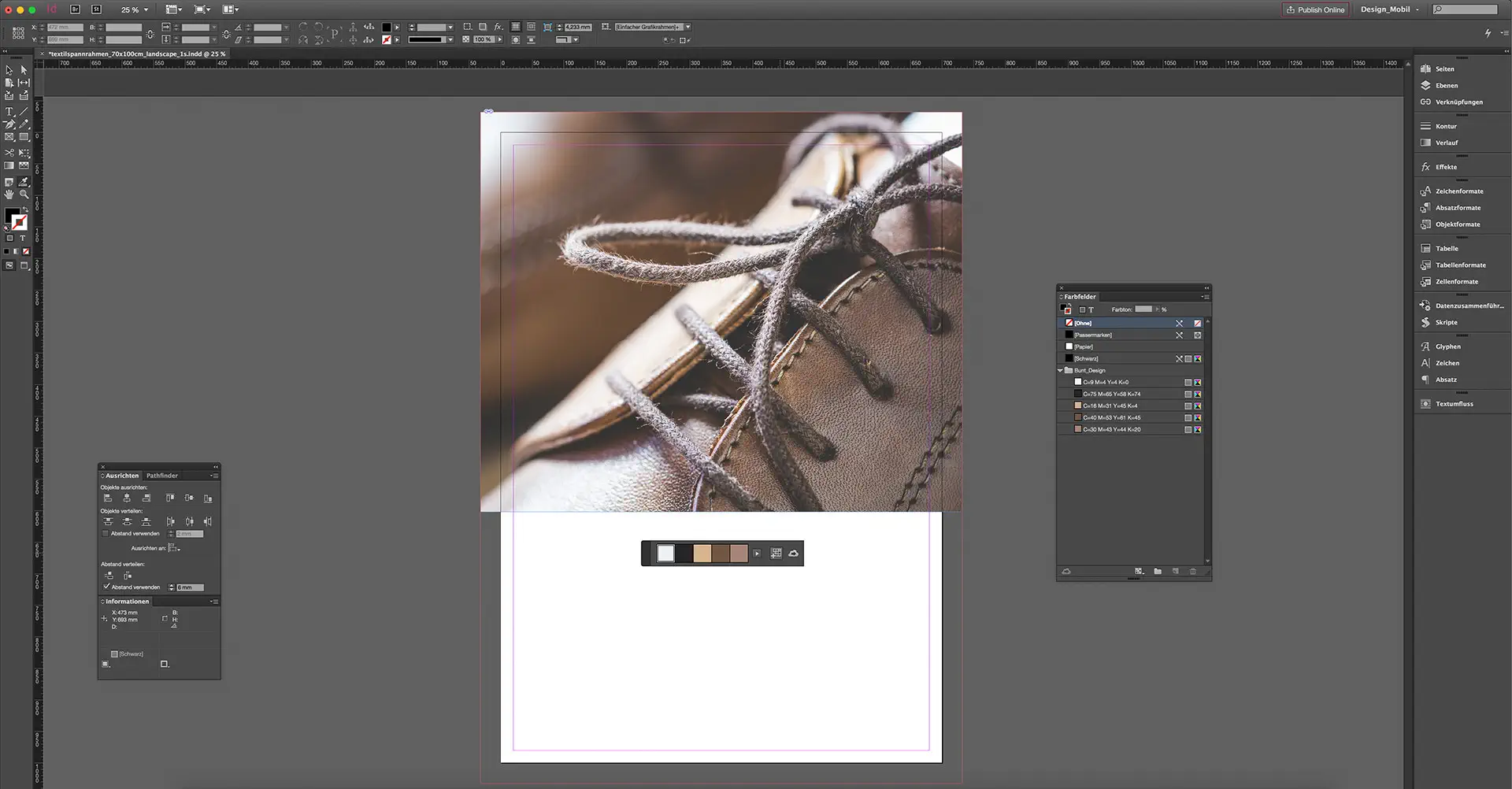

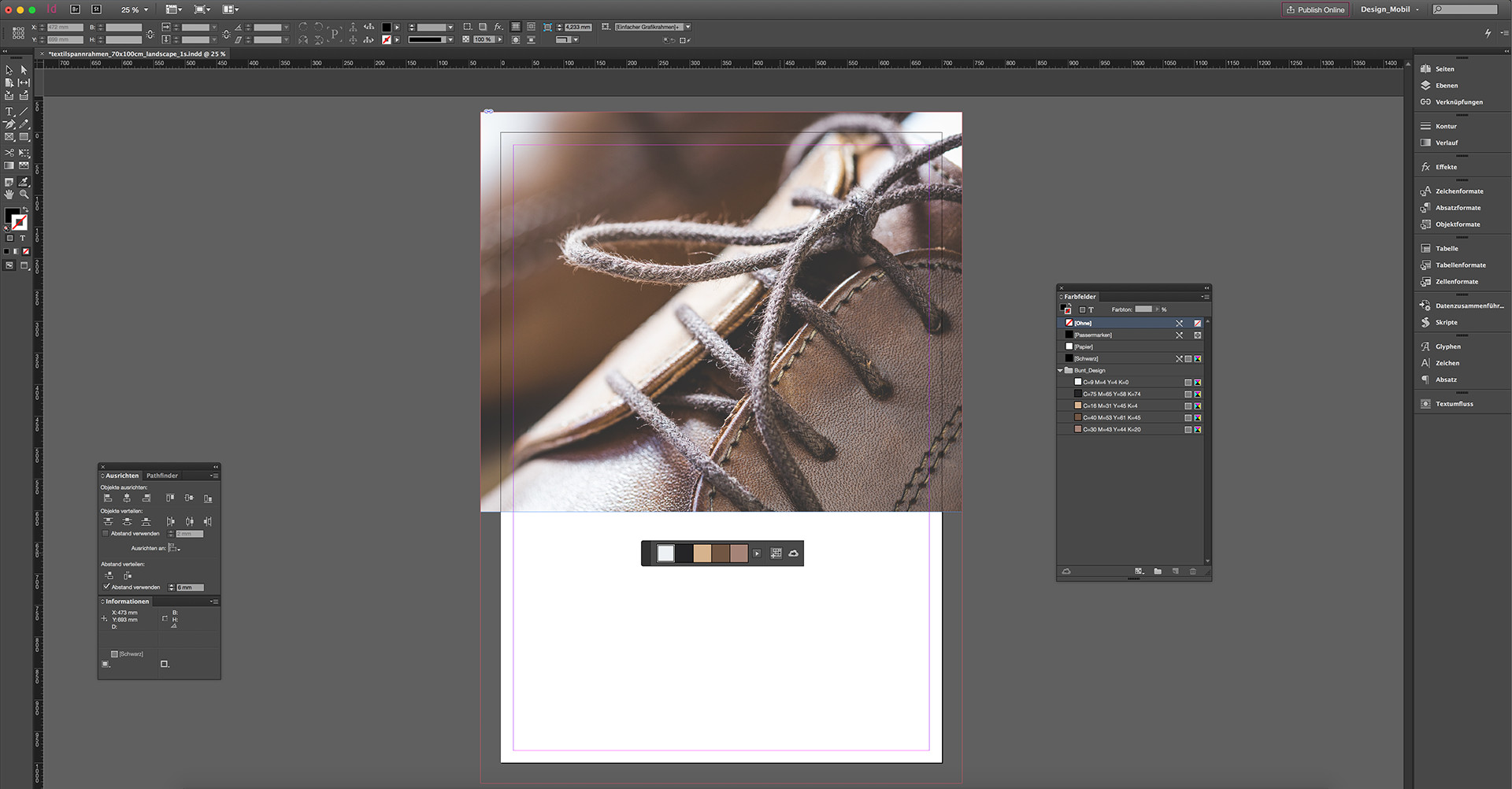

Auch beim zweiten Rahmen ladet Ihr die Druckvorlage für einen 70x100cm großen Textilspannrahmen für InDesign herunter. Alternativ könnt ihr die Druckvorlage auch mit SAXOPRINT pro design direkt in InDesign generieren. Platziert das Bild der Schuhe im oberen Bereich des Dokuments. Messt mit dem Farbeinstellung-Werkzeug (I) in das Bild und fühgt die folgenden Farben der Farbpalette im CMYK-Modus hinzu.

• Weiß: C9 | M4 | Y4 | K0
• Dunkelgrau: C75 | M65 | Y58 | K74
• Hellbraun: C16 | M31 | Y45 | K4
• Braun: C40 | M53 | Y61 | K45
• Rotbraun: C30 | M43 | Y44 | K20

Step 2 – Spannrahmen-Druck für einen Schuhladen

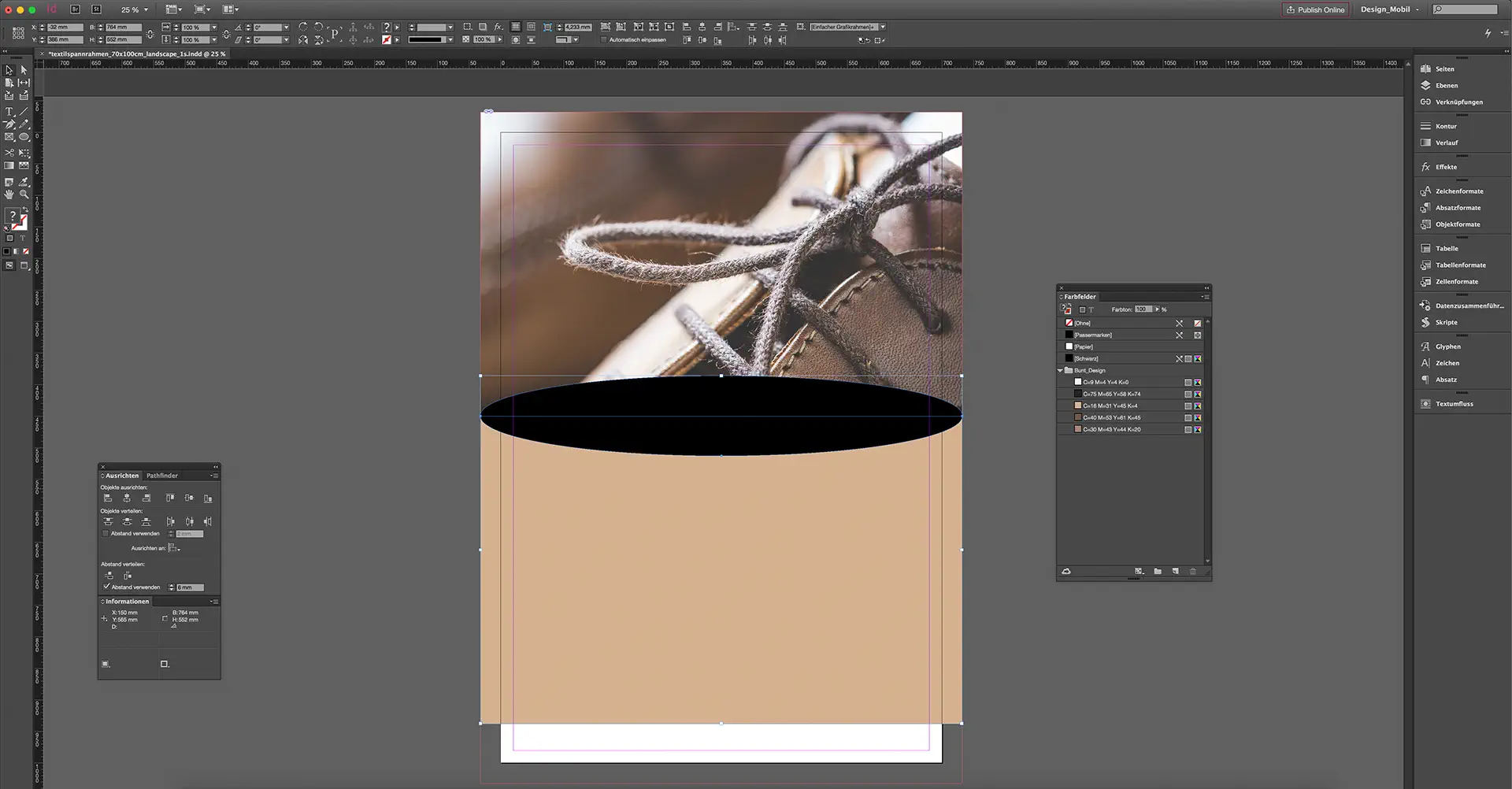

Platziert einen Rechteckrahmen in hellbraun und lasst am unteren Rand ein wenig Freiraum. Am oberen Rand platziert ihr eine gestauchte Ellipse in schwarzn. Mit dem Pathfinder und dem Subtrahieren-Befehl zieht ihr die Ellipse vom Rechteck ab und erhalten eine gebogenes Element.

Step 3 – Spannrahmen-Druck für einen Schuhladen

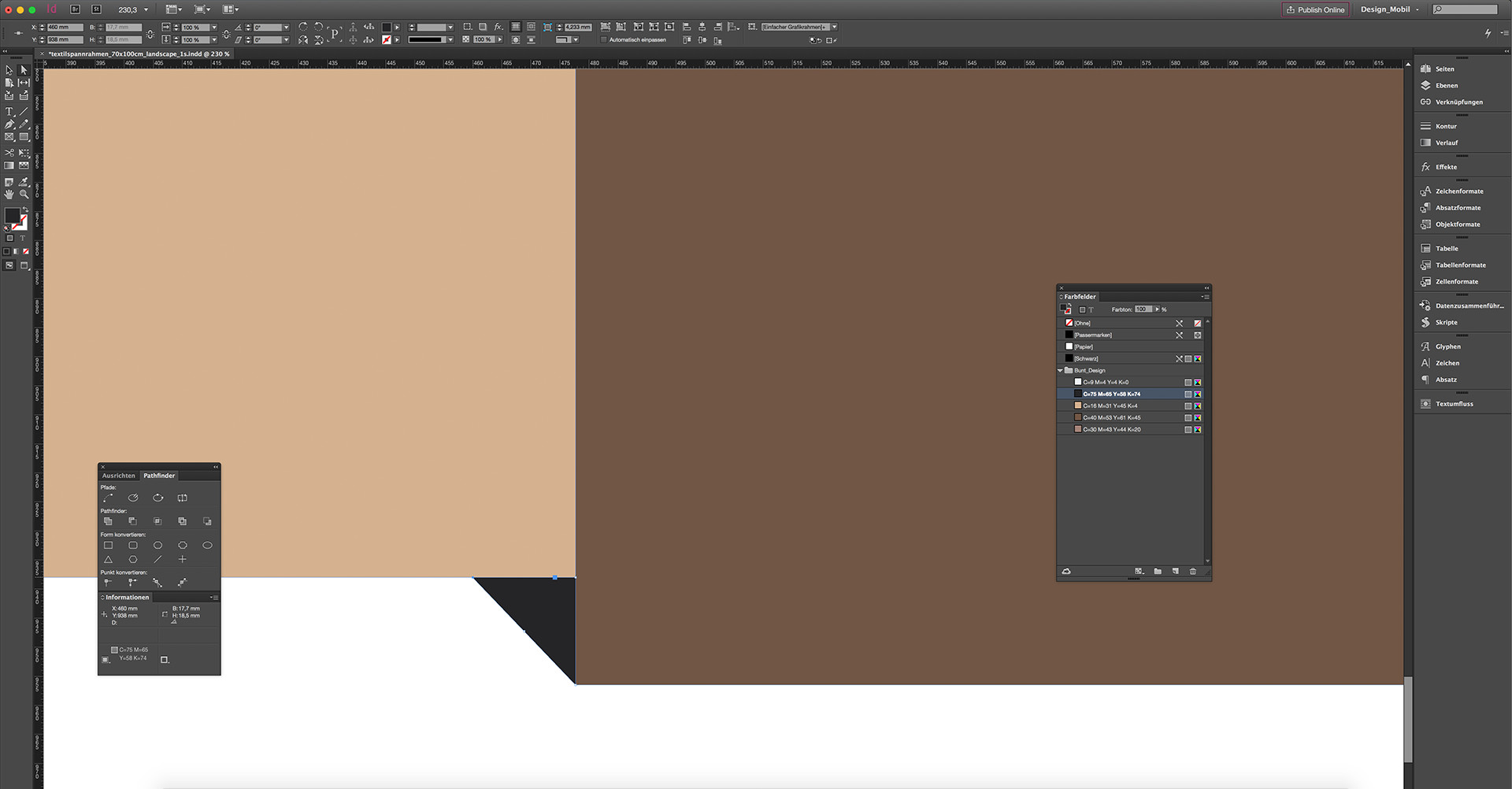

Am unteren Rand erstellt ihr ein Quadrat in braun und lasst es etwas über die hellbraune Fläche ragen. Links daneben kommt ein Dreieck in dunkelgrau. Das wird später der Störer in dem das Logo platziert wird.

Step 4 – Spannrahmen-Druck für einen Schuhladen

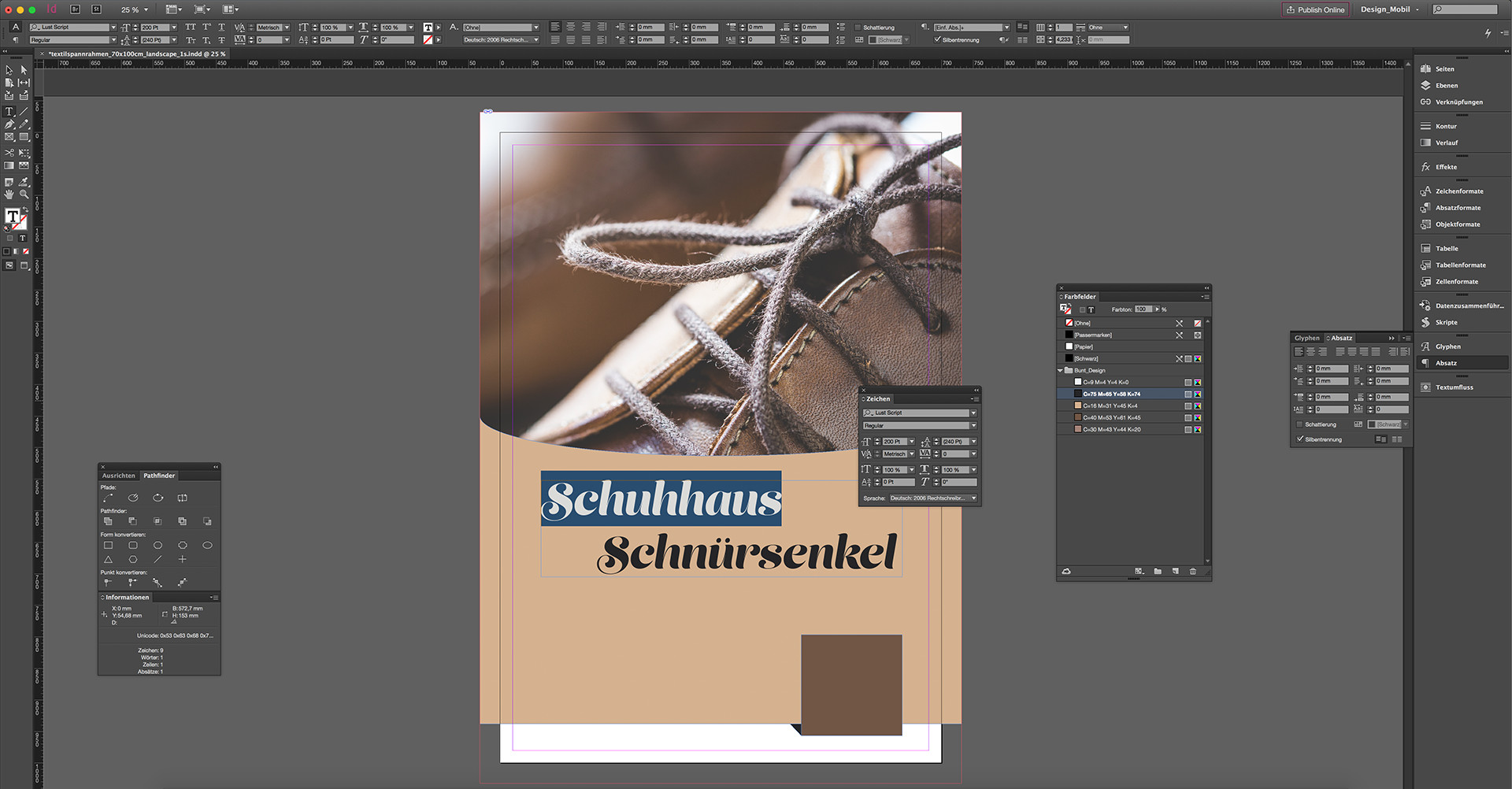

In der Schrift „Lust Script“ erhältlich in Adobe Typekit setzt ihr den Firmennamen. Füllt den Text in dunkelgrau.

Step 5 – Spannrahmen-Druck für einen Schuhladen

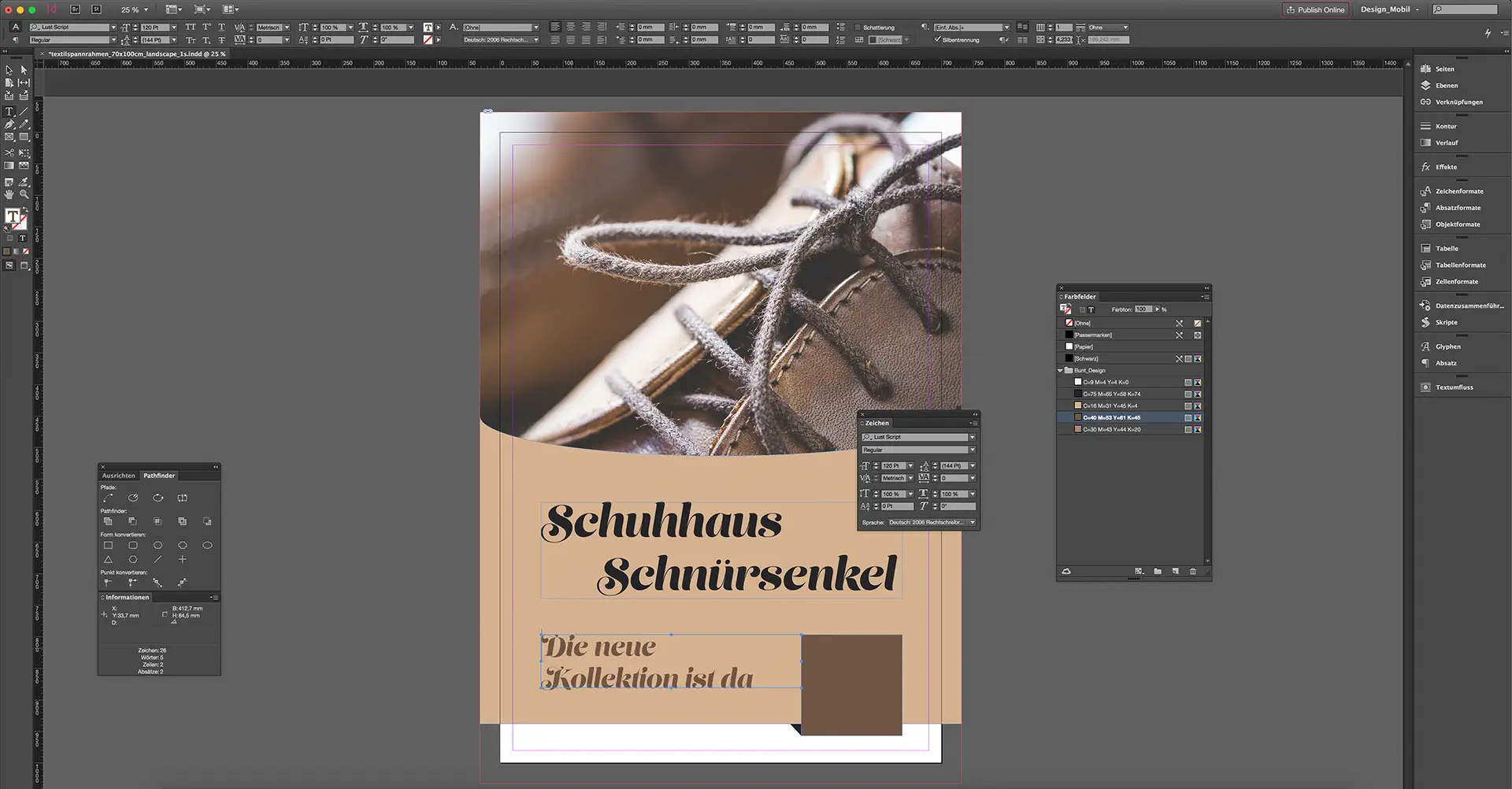

„Die neue Kollektion ist da“ setzt ihr ebenfalls in der Lust Script.

Step 6 – Spannrahmen-Druck für einen Schuhladen

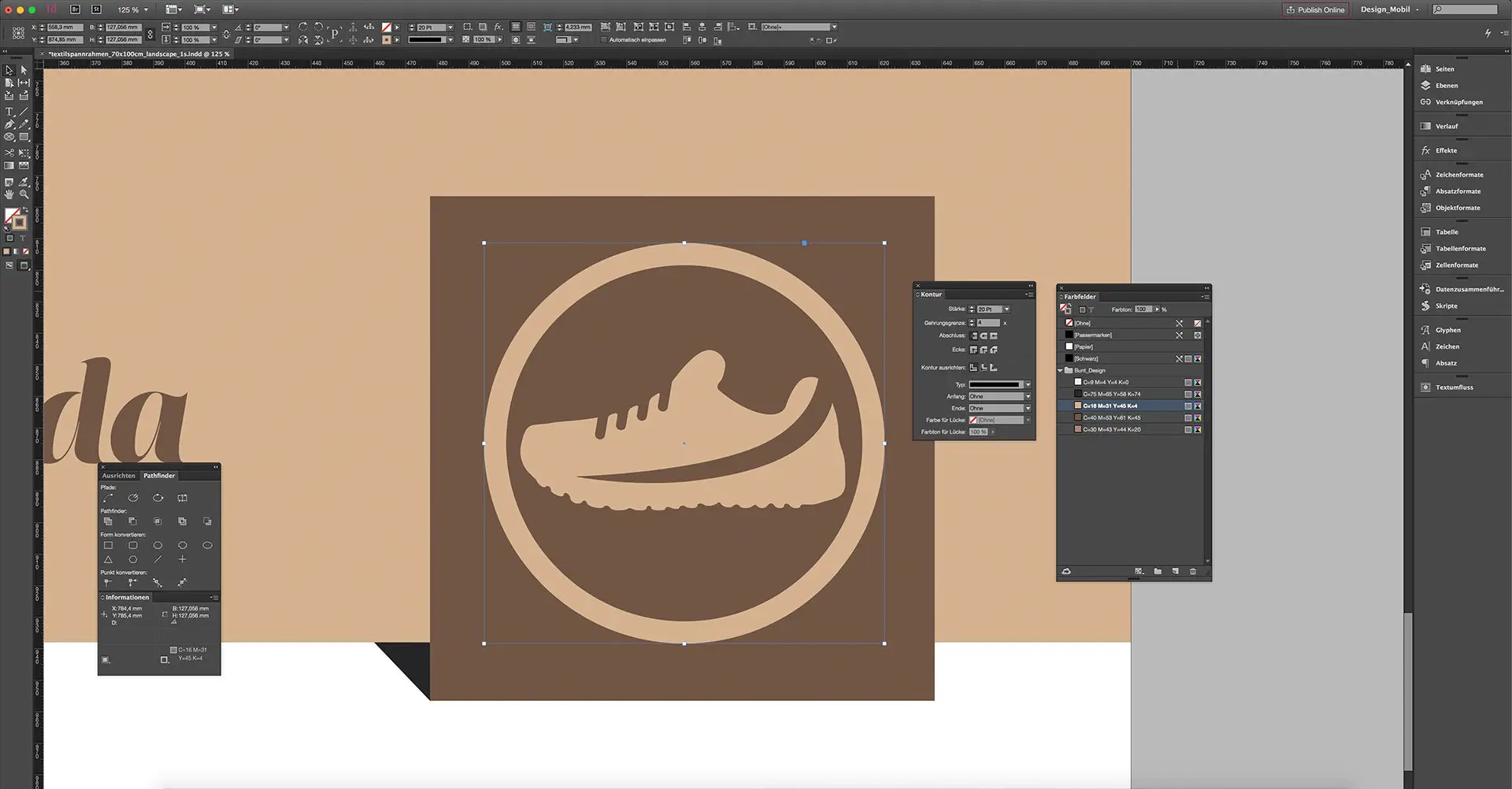

Fügt das Schuh-Icon von flaticon.com ein und füllt es mit hellbraun. Darum legt ihr einen Kreisrahmen und füllt die Kontur in 20pt ebenfalls mit hellbraun.

Ergebnis – Spannrahmen-Druck für einen Schuhladen

Beide Textilspannrahmen für den Einzelhandel

Beide Motive der Textilspannrahmen findet ihr in unserem Downloadpaket, welches ich euch wie gewohnt zur Verfügung stelle.
